微电子所在超高速数模混合电路研究中再获重大进展研制成功4GHz 32-bit DDS芯片

　　近日，微电子所微波器件与集成电路研究室（四室）超高速数模混合电路课题组成功研制一款基于1um GaAs HBT工艺的4GHz 32-bit超高速直接数字频率合成器（Direct Digital Synthesizer, DDS）芯片。

　　该DDS芯片采用自主创新的DDS架构，该架构保证了芯片在4GHz的时钟频率下正常工作，该款DDS芯片内部还专门设计有Strobe电路用于调整输入的控制字与内部时钟的同步，使得输出正弦波形可在频率切换时保持相位连续。

　　测试结果表明该DDS芯片可在4GHz时钟频率下正常工作，可生成0～2GHz范围内的频率捷变正弦波，其最差无杂散动态范围（SFDR）大于40dBc，其工作时钟频率超过国外同类型产品（3.5GHz）。该超高速DDS芯片是国内速度最高的32bit DDS芯片，其架构与设计达到国际一流水平。该款DDS芯片的研制成功将对国内相关领域起到很好的促进作用。

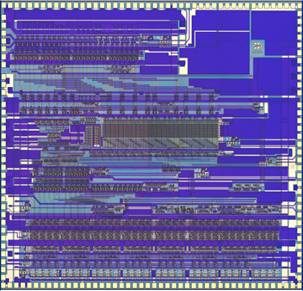

4GHz 32bit DDS芯片照片

　　图1为实际流片的4GHz 32bit DDS芯片照片，该款芯片共含有约10000只HBT晶体管，电阻2600余只，电路总面积为

　　。

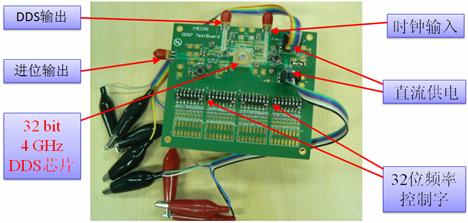

DDS评估板照片

　　图2为DDS评估板照片，包括时钟输入、信号输出、频率控制字拨码开关等以便于测试。

DDS芯片测试波形和输出频谱图

　　图3为高速示波器采集的数据和由该数据计算得出的频谱图。
